Per capire davvero una fotocamera non basta leggere il numero di megapixel o la sigla del modello. Io parto sempre dallo schema della struttura di una macchina fotografica: da dove entra la luce, chi la controlla, dove viene registrata e in che modo il corpo macchina decide la qualità finale dell’immagine. Qui trovi una lettura chiara dei componenti interni, delle differenze tra reflex e mirrorless e dei criteri che contano davvero quando devi interpretare una scheda tecnica o scegliere un corpo macchina.

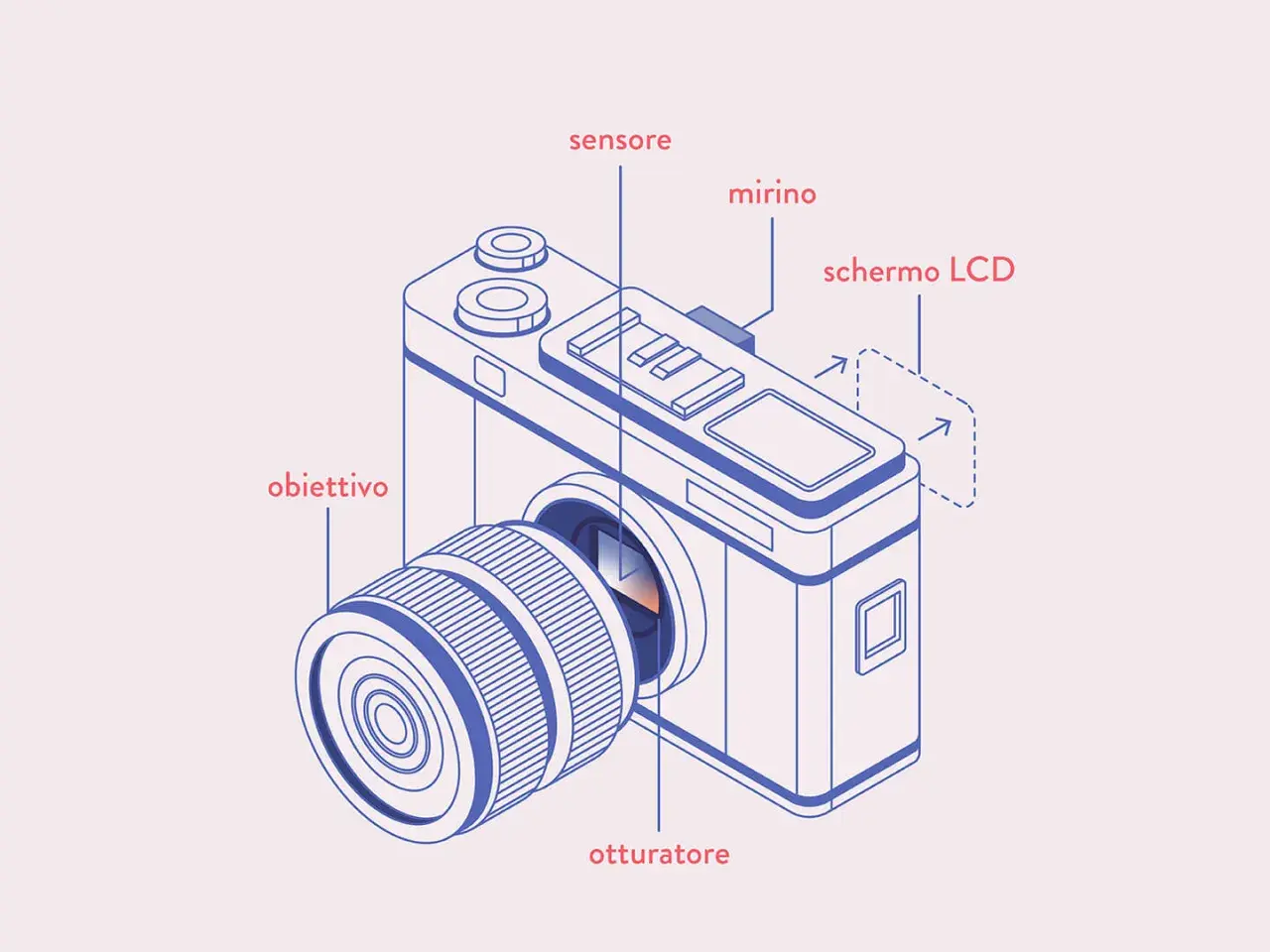

Come leggere lo schema di una macchina fotografica

Se guardo una fotocamera come un sistema, la sequenza è quasi sempre la stessa: obiettivo, diaframma, otturatore, sensore, processore, memoria. Nelle reflex entra in gioco anche lo specchio con il pentaprisma o il pentaspecchio; nelle mirrorless, invece, quel blocco viene eliminato e il sensore diventa il riferimento principale sia per lo scatto sia per l’anteprima.

Questo dettaglio non è teorico: cambia il modo in cui la macchina gestisce la luce, il rumore, la velocità e persino la sensazione di uso. Quando capisci il percorso della luce, il resto dello schema smette di essere un disegno astratto e diventa una mappa molto concreta.

1. L’obiettivo raccoglie la scena e la proietta all’interno del corpo macchina.
2. Il diaframma decide quanta luce lascia passare e influenza anche la profondità di campo.
3. L’otturatore determina per quanto tempo il sensore viene esposto.
4. Il sensore trasforma la luce in segnale elettrico.
5. Il processore interpreta quel segnale, applica correzioni e crea il file finale.
6. La scheda di memoria riceve il file e ne chiude il flusso operativo.

Io trovo utile leggere lo schema sempre in questa direzione, perché evita un errore comune: pensare alla fotocamera come a un blocco unico. In realtà è una catena di passaggi, e se uno di questi è debole, il risultato si vede subito. Da qui vale la pena guardare i singoli componenti con un po’ più di attenzione.

I componenti interni che contano davvero

Quando analizzo la struttura interna, non mi fermo alla lista dei pezzi presenti nel corpo macchina. Mi interessa capire che ruolo hanno nella qualità finale e dove possono diventare un collo di bottiglia. Questa distinzione fa la differenza tra una lettura superficiale e una lettura davvero utile.

Il punto che io sottolineo sempre è questo: non esiste un solo componente “importante”. Una fotocamera può avere un sensore eccellente e comunque risultare lenta se il processore o il buffer non tengono il passo. Oppure può avere un autofocus preciso ma perdere terreno nella gestione del rolling shutter, cioè la distorsione causata dalla lettura sequenziale del sensore. Da qui il confronto tra reflex, mirrorless e altri formati diventa molto più interessante.

Reflex, mirrorless e compatte non hanno la stessa architettura

Lo schema interno cambia parecchio a seconda del tipo di fotocamera. È qui che molte persone si confondono, perché guardano solo il risultato finale e non il modo in cui quel risultato viene ottenuto. Io, invece, parto proprio dall’architettura.

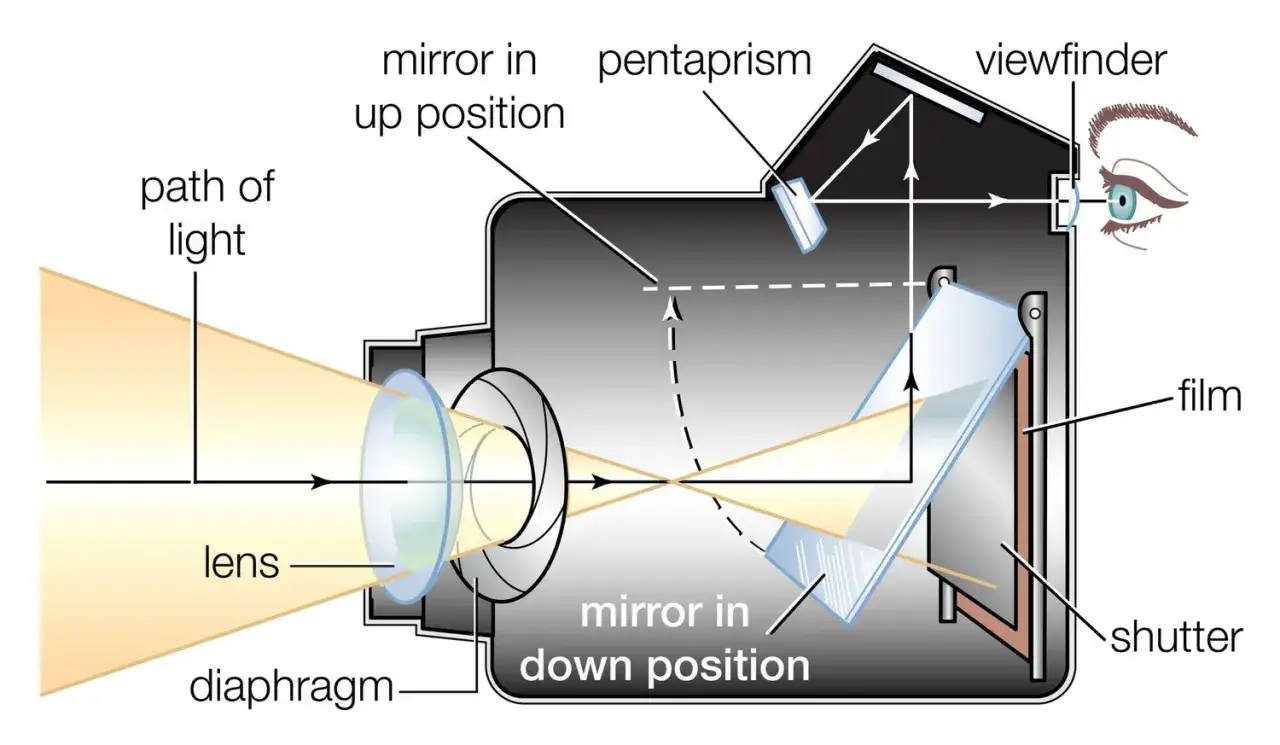

Nella reflex la luce rimbalza sullo specchio fino al mirino ottico; quando scatti, lo specchio si alza e libera il percorso verso il sensore. Nella mirrorless questo passaggio sparisce: il sensore legge direttamente la scena e l’immagine che vedi nel mirino elettronico è già una versione processata di ciò che stai per registrare. È una differenza strutturale, non solo di forma.

Questo spiega anche perché oggi due fotocamere con specifiche simili possono comportarsi in modo molto diverso sul campo. Da questa architettura dipendono rumore, velocità, silenziosità e perfino la sensazione di reattività che il fotografo percepisce in mano.

Perché sensore, otturatore e processore fanno la differenza finale

Se devo individuare i tre elementi che più incidono sulla resa reale, parto quasi sempre da sensore, otturatore e processore. Il sensore è il piano di raccolta della luce, l’otturatore decide per quanto tempo quella luce arriva, il processore trasforma il segnale grezzo in una fotografia utilizzabile. Il resto è importantissimo, ma questa triade regge gran parte del risultato.

Il formato del sensore conta eccome. Un full frame misura 24 x 36 mm; l’APS-C è più piccolo, intorno ai 24 x 16 mm a seconda del marchio; il Micro Quattro Terzi scende a 17,3 x 13 mm. Non cambia solo il file finale: cambiano l’angolo di campo, la profondità di campo percepita e, spesso, il margine sugli alti ISO. Quando si parla di “qualità”, io guardo sempre questo prima dei numeri più vistosi.

Anche l’otturatore merita più attenzione di quanta gliene venga concessa di solito. In quello meccanico ci sono due tendine che aprono e chiudono il passaggio della luce; in quello elettronico non ci sono parti mobili del genere, ma la lettura del sensore deve essere molto rapida per evitare distorsioni nei soggetti in movimento. Qui entra in gioco il famoso rolling shutter: più la lettura è lenta, più linee e soggetti possono apparire deformati nei movimenti rapidi.

Per capire dove nasce un problema, io uso spesso una lettura molto pratica:

• Se i file sono rumorosi, guardo prima il sensore e poi il processore.
• Se i soggetti si muovono e l’AF perde colpi, controllo il sistema autofocus e la velocità di tracking.
• Se la raffica si interrompe presto, il sospetto cade su buffer e memoria.
• Se il video mostra linee storte nei pan veloci, il nodo è spesso la lettura del sensore.
• Se a mano libera gli scatti risultano instabili, valuto la stabilizzazione sul sensore o nell’obiettivo.

Questo modo di leggere la struttura aiuta molto più della sola scheda tecnica. Una fotocamera non è “buona” perché ha una caratteristica spinta all’estremo; è buona quando i suoi componenti lavorano bene insieme. E proprio per questo, quando confronto due modelli, non mi fermo alla cifra più evidente in copertina.

Come usare lo schema quando confronti due fotocamere

Quando devo orientarmi tra due corpi macchina, io leggo lo schema come se fosse una lista di priorità d’uso. Non parto dalla moda del momento, ma da quello che la struttura permette davvero di fare bene. È un approccio più lento, ma evita acquisti sbagliati.

1. Per paesaggio, controllo prima sensore, gamma dinamica e tenuta agli ISO bassi, poi la qualità dell’obiettivo.
2. Per ritratto, guardo autofocus, resa del colore, precisione del mirino e fluidità operativa.
3. Per sport e azione, la coppia critica è autofocus più buffer; se uno dei due è debole, la macchina mostra presto i suoi limiti.
4. Per video, servono lettura rapida del sensore, buona gestione termica e stabilizzazione coerente.
5. Per viaggio e reportage, peso, autonomia e affidabilità del sistema contano quasi quanto la qualità del file.

Io aggiungo sempre un controllo che molti saltano: l’ecosistema degli obiettivi. Il corpo è solo una parte del sistema. Se la baionetta non offre le focali che ti servono, o se gli obiettivi sono troppo costosi, lo schema teoricamente perfetto perde utilità nella vita reale. È qui che la tecnica incontra l’uso concreto.

Una seconda verifica riguarda il mirino. Nel mirino ottico di una reflex vedi la scena in modo diretto, ma non hai l’anteprima esatta dell’esposizione; nel mirino elettronico di una mirrorless vedi una simulazione molto più vicina al file finale, ma dipendi dall’elaborazione del segnale. Nessuna delle due soluzioni è “giusta” in assoluto: tutto dipende da quanto ti interessa la lettura immediata della scena rispetto alla naturalezza della visione. Da qui nasce anche il terreno degli errori più frequenti.

Gli errori più comuni quando si legge la struttura

Ogni volta che vedo una fotocamera giudicata in fretta, trovo quasi sempre gli stessi fraintendimenti. Non sono errori gravi, ma portano a conclusioni sbagliate e a confronti poco onesti. La buona notizia è che si correggono facilmente.

• Confondere megapixel e qualità reale: più pixel non significano automaticamente file migliori; conta anche quanto bene il sensore li gestisce.
• Trascurare l’obiettivo: il corpo macchina non compensa un’ottica mediocre.
• Scambiare compattezza per superiorità: una mirrorless più piccola non è automaticamente migliore di una reflex ben progettata per quel lavoro.
• Ignorare il ruolo del processore: oggi è decisivo per velocità, autofocus, video e riduzione del rumore.
• Leggere il mirino come una semplice finestra: il mirino elettronico è anche un display di elaborazione, quindi va valutato per latenza, fedeltà e leggibilità.

C’è un altro equivoco che incontro spesso: pensare che il corpo macchina sia il solo responsabile della riuscita di una foto. In pratica, invece, la resa finale nasce dall’equilibrio tra ottica, sensore, elaborazione e mano del fotografo. Lo schema della struttura serve proprio a ricordarlo. E quando lo guardo con questa logica, le scelte diventano più nette e molto meno impulsive.

La lettura rapida che faccio prima di consigliare un corpo macchina

Quando devo orientare qualcuno, io faccio una verifica in tre passaggi: prima guardo il percorso della luce, poi la parte di visione, infine la parte operativa. Se il percorso ottico è coerente, il mirino è leggibile e il sistema di lettura non crea colli di bottiglia, la fotocamera è già sulla strada giusta.

Il criterio che uso più spesso è semplice: non partire dalla sigla, parti dalla struttura. Una macchina fotografica ben pensata non è quella che promette tutto, ma quella in cui sensore, otturatore, autofocus e processore lavorano senza ostacolarsi. È questa coerenza che si traduce in affidabilità, e l’affidabilità, nella fotografia reale, vale quasi sempre più di una specifica brillante presa da sola.

Se tieni a mente questo schema, leggere una scheda tecnica diventa molto più facile: sai cosa conta, sai cosa è secondario e sai soprattutto dove si nasconde il compromesso. Ed è esattamente lì che si capisce se una fotocamera è adatta al tuo modo di fotografare oppure no.
